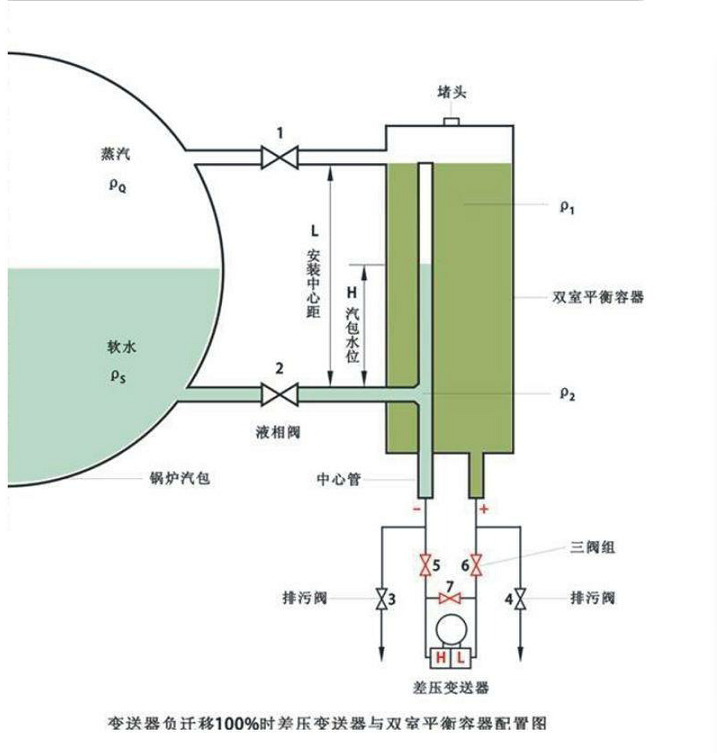

泰信克儀表--雙室平衡容器的調試步驟及安裝示意圖
一、產品簡介
雙室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。在基準杯的上方有一個圓環形漏斗結構將整個雙室平衡容器分隔成上下兩個部分，為了區別于單室平衡容器，故稱為雙室平衡容器。
雙室平衡容器主要應用于測量各類承壓容器及鍋爐汽包內的水位,該產品采用壓差式測量原理,配套差壓變送器,可準確的測量容器內水位,差壓變送器通過測量雙室平衡容器輸出的差壓值,通過計算輸出4-20mA模擬信號.
二、調試步驟
1、系統沒有工作時(鍋爐汽包液位為零):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時打開雙室平衡容器的汽液相閥門.此時輸出應該為20MA,及滿量程.現場將輸出調至4MA,及將零點做100%量程負遷移.
2、系統工作時(鍋爐汽有液位):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時關閉雙室平衡容器的汽液相閥門.重復上述步驟.
3、測量系統正常工作時,三組閥狀況:平衡閥關閉;正負相閥開啟.雙室平衡容器的汽液相閥門開啟.
